MANUELLER SUPPORT

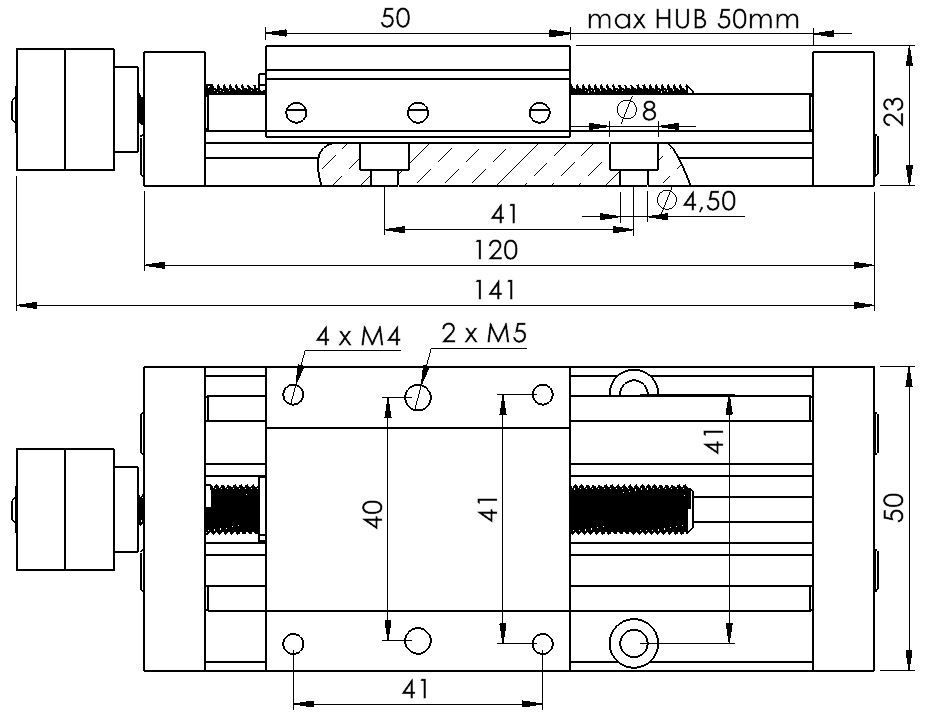

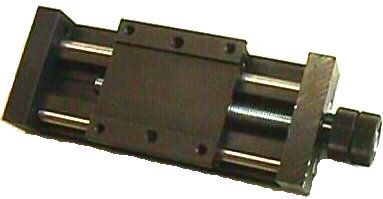

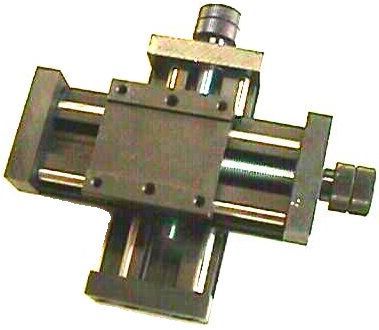

WH 50

Download als PDF

Technische Beschreibung:

Korpus: Aluminium schwarz eloxiert
Läufer: Aluminium schwarz eloxiert
Führung: Gleitführung – Aluminiumläufer wird auf gehärteten Stahlwellen geführt. Die Führung ist spielfrei einstellbar.
Spindel: M8 x 1 Feingewinde (1 Umdrehung = 1 mm Hub)
Genauigkeit: ca. +/- 0,1 mm
Spindellagerung: Rillenkugellager

Korpus: Aluminium schwarz eloxiert


Läufer: Aluminium schwarz eloxiert


Führung: Gleitführung – Aluminiumläufer wird auf gehärteten Stahlwellen geführt. Die Führung ist spielfrei einstellbar.


Spindel: M8 x 1 Feingewinde (1 Umdrehung = 1 mm Hub)


Genauigkeit: ca. +/- 0,1 mm


Spindellagerung: Rillenkugellager

Belastbarkeit:

Kräfte Fi: N
Momente Mi: Nm

FX FY FZ MX MY MZ
WH50 - 50 100 250 250 4 6 6

WH50 - 50

FX: 100

FY: 250

FZ: 250

MX: 4

MY: 6

MZ: 6

Technische Änderungen vorbehalten (Stand 03/2022).
